智慧地铁解决方案

一 、方案概述
       城市轨道交通是城市最重要的公共交通工具之一，具有节能、省地、运量大、全天候、少污染、安全等特点，属于绿色环保的交通体系。在当前经济持续稳健发展、人口持续向大中城市流动的大环境下，轨道交通备受城市管理者的青睐。数据显示，截至2018年1月1日，中国有35个城市运营5021公里城市轨道交通，总线路172条，运营车站3269座。

二 、方案架构

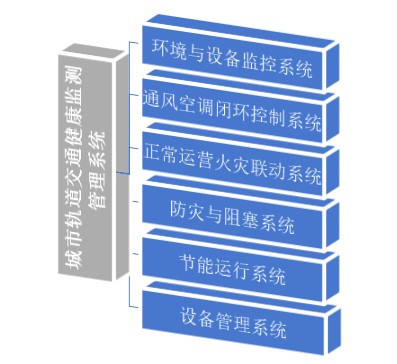

       城市轨道交通健康监测管理系统由设备监控系统、通风空调闭环控制系统、正常运营与火灾时的联动系统、防灾及阻塞系统、环境监控与节能运行系统及环境和设备管理系统六部分组成。系统基于BIM模型，将物联网的“管、控、营”一体化的智能管控系统，从数据采集、通信网络、系统架构、智能联动到综合数据服务等方面的设计，与BIM模型进行数据实时联动，解决了轨道交通监控与报警建设中存在着内部干扰性强、使用单位多及协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提升了轨道交通设施、环境和设备的恢复效率。

三 、方案实施
3.1设备监控功能　
       设备动态图形显示功能、故障报警功能、数据查询和报表打印等功能。通过趋势图和文本方式可以显示环境参数曲线、水泵液位等过程参数，通过控制模式选择画面，能够点选或输入通风空调工艺模式和照明控制方案。

 3.2通风空调闭环控制功能
       模式切换分为正常情况的模式切换和事故情况的模式切换。在调控地下空间舒适度的同时，根据空调环境温、湿度计算焓值，控制空调系统冷冻水阀门、风机盘管、新风机组等。万宾BAS系统可进行通风空调工艺模式选择（允许多组模式选择）、修改和添加，通过执行不同的通风空调模式和照明控制方案，实现节能控制。接收FAS发送的火灾指令，联动正常工况与火灾工况兼用的共用设备，转换为火灾模式运行，协同FAS完成防救灾工作。

 3.3正常运营与火灾时的联动功能
       正常运营时BAS的联动功能。主要体现在BAS的时间表功能，操作人员按事先编好的时间表进行操作，减少运营调度人员的工作强度，使机电设备得到良好的运行。

       火灾时BAS的联动功能。主要体现在能及时准确地触发消防联动模式，减少生命及财产的损失。在发生火灾的情况下，由FAS直接发送火灾指令给BAS，BAS收到火灾指令后，触发联动模式，BAS根据火灾指令，负责停止非消防设备的运行（如空调、非消防水泵等与消防无关的机电设备），控制与防救灾有关的风机、风阀等设备的开启，使基础设备按照火灾模式运行，并监视其工作状态。

 3.4执行防灾及阻塞模式

       接收FAS车站火灾信息，执行车站防烟、排烟模式；接收区间停车位置信号，根据列车火灾部位信息，执行隧道防排烟模式；根据区间阻塞信息，执行阻塞通风模式；监控车站应急照明系统；监视各排水泵房危险水位等。

 3.5环境监控与节能运行管理　　
      通过环境参数的检测，对能耗进行统计分析，控制通风、空调设备优化运行，提高地铁整体环境的舒适度，降低能源消耗。

 3.6环境和设备管理
       对车站环境等参数进行统计；对设备的运行状况进行统计，据此优化设备的运行，实现维护管理趋势报告，提高设备管理效率。。
