伊通河大桥在线监测
浏览: 发布时间:2017-07-14 [我要打印]

一、桥梁概况

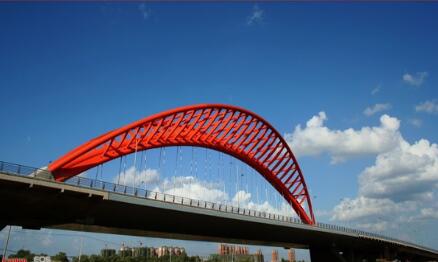

  伊通河大桥为飞燕式月亮拱桥,总长740米,是国内跨度最大的飞燕式钢管混凝土异性拱桥。




二、病害特点

  虽然钢管混凝土拱桥的设计理论与施工技术得到很大的发展,但是在使用过程中也暴露出诸多病害,从设计、材料、力学、施工和养护等方面分析造成的病害主要表现一下几点:

  1.管内混凝土脱空,这种脱空是混凝土低应力状态下出现的对钢管混凝土桥的承载能力有较大影响。

  2.钢管锈蚀、钢管涂层损坏。


三、监测目的

  加装桥梁健康监测系统,通过监测桥梁运行期间的结构响应,达到如下目的:

  ⑴ 实时掌握桥梁的运营状态,为桥梁后期维修加固和养护管理部门管理提供技术支撑。

  ⑵ 在桥梁发生危机情况时及时预警,降低桥梁安全运营风险。


四、监测内容

     结合结构物的健康状况和设计特点,我们设计的监测内容如下所示:

  1、应力应变监测

  2、北斗变形监测

  3、索力和吊杆拉力监测

  4、振动监测

  5、裂缝监测

  6、环境温度监测

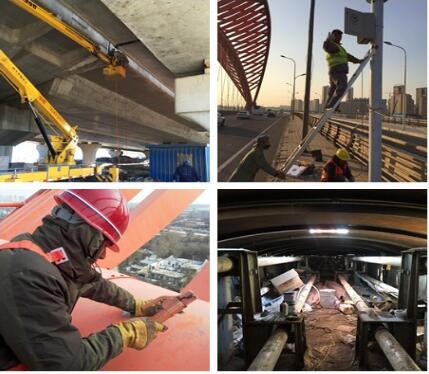

施工现场图片

五、数据采集与传输

  数据采集系统的设计考虑到以下几个方面:数据采集系统的总体构架、数据采集系统的软件、硬件以及数据采集策略。考虑到该桥长度适中,信号衰减不明显,因此采用一个数据采集站(设在外环线侧吊杆锚固区)进行数据的集中采集。


六、数据分析与健康安全评定及预警子系统

  1.设计原则

  (1) 综合性的原则

  桥梁结构综合评估需综合利用人工巡检信息和在线监测数据。

  (2) 实用性的原则

  所采用的综合评估技术需具有实用性和可操作性。

  2.系统功能

  (1) 对实时监测的数据进行处理与统计分析,形成各监测参数日、周、月等变化报表,建立各监测参数的动态变化数据库;

  (2) 根据监测参数的动态演变规律及发展情况,为桥梁的整体状态评估提供数据支持。


七、用户界面子系统

  健康监测系统包括许多分模块和子系统,涉及不同的软件和硬件,因此,必须采用系统集成技术将所有不同的软硬件进行集成,使系统自动运行,并可以通过网络进行远程控制。

  用户界面子系统是结构健康监测及综合管理系统最终面向用户的产品,为用户提供一个友好的、易学的、易用的的操作平台,把整个系统有机地结合起来。

  本子系统主要集成各子系统的功能,为用户提供统一的操作界面,通过图形的方式向用户展示需求分析中列举的信息,实现分布式、远程访问的方法与功能。本子系统具有以下特点:分布式的操作平台,提供本地用户及远程移动用户的访问。
